Ehilà! Sono un fornitore di liquido di raffreddamento di Bess e oggi voglio parlare di come calcolare la capacità di raffreddamento richiesta per un Bess con raffreddamento liquido.

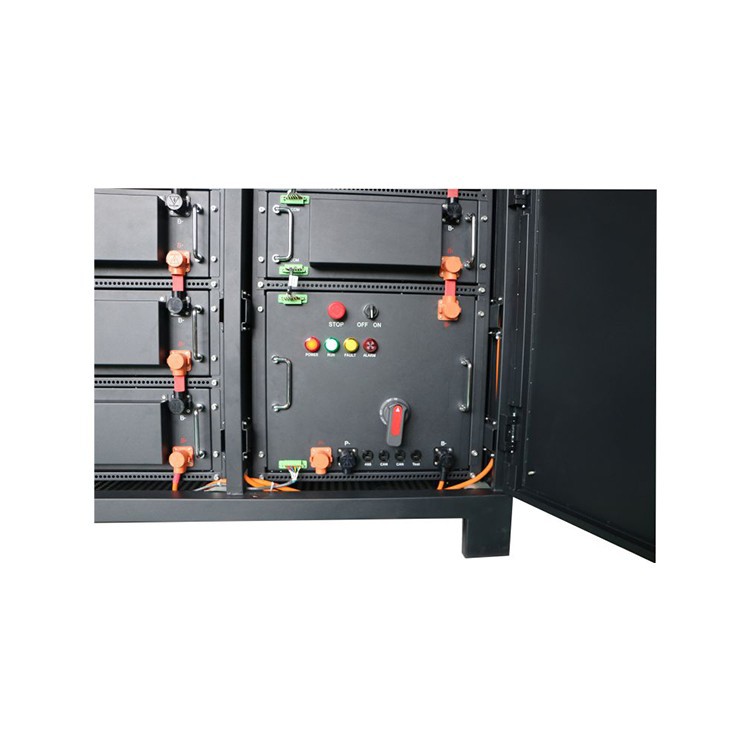

Prima di immergerci nel calcolo, confrontiamo rapidamenteAir Raffreddamento di BessERaffreddamento liquido bess. Il raffreddamento dell'aria è un metodo più tradizionale. Utilizza aria per dissipare il calore dal sistema di accumulo di energia della batteria (BES). È relativamente semplice e basso - costi, ma ha i suoi limiti. L'aria ha una capacità di calore inferiore rispetto ai liquidi, il che significa che non è così efficiente nel rimuovere rapidamente grandi quantità di calore.
D'altra parte, il raffreddamento liquido è un gioco. Può trasferire il calore in modo molto più efficace perché i liquidi hanno una capacità termica specifica più elevata. Ciò si traduce in un migliore controllo della temperatura all'interno del BESS, che è cruciale per le prestazioni della batteria e la durata della vita.
Ora, entriamo nel nocciolo - grintoso del calcolo della capacità di raffreddamento.
Passaggio 1: determinare la generazione di calore del bess
La prima cosa che dobbiamo fare è capire quanto calore genera dall'ele per Bess. Esistono diversi fattori che contribuiscono alla generazione di calore in un BESS.
Resistenza interna della batteria
Le batterie hanno una resistenza interna. Quando la corrente scorre attraverso la batteria, parte dell'energia elettrica viene convertita in calore a causa di questa resistenza. La formula per il calore generato dalla resistenza interna è (q = i^{2} r), dove (q) è il calore generato, (i) è la corrente che scorre attraverso la batteria e (r) è la resistenza interna della batteria.
Ad esempio, se abbiamo una batteria con una resistenza interna (r = 0,1 \ omega) e una corrente (i = 10a) che scorre attraverso di essa, quindi il calore generato (q = (10)^{2} \ temps0.1 = 10w).
Reazioni chimiche
Durante i processi di ricarica e scarica, si verificano reazioni chimiche all'interno della batteria. Queste reazioni possono anche generare calore. La quantità di calore generata dalle reazioni chimiche dipende dalla chimica della batteria, dallo stato di carica (SOC) e dalla velocità di scarica.
In genere, i produttori forniscono dati sulla velocità di generazione di calore per unità di produttività dell'energia. Diciamo per un certo tipo di batteria al litio, il produttore afferma che la velocità di generazione di calore è (0,05 W/WH) di produttività dell'energia. Se il nostro BESS ha un throughput energetico di (1000Wh) durante un ciclo di ricarica o di scarico, il calore generato dalle reazioni chimiche è (0,05 \ tempi1000 = 50 W).
Altre fonti
Esistono anche altre fonti minori di calore, come il calore generato dal sistema di gestione della batteria (BMS) e qualsiasi elettronica di alimentazione associata al BESS. Questi di solito possono essere stimati in base al consumo energetico di questi componenti. Ad esempio, se il BMS consuma (5 W) di potere, possiamo supporre che anche questo (5 W) sia convertito in calore.
Per ottenere la generazione totale di calore del BESS, riassumiamo il calore generato da tutte queste fonti. Diciamo dalla resistenza interna che abbiamo (10 W), dalle reazioni chimiche che abbiamo (50 W) e da altre fonti che abbiamo (5W). Quindi la generazione totale di calore (Q_ {totale} = 10 + 50 + 5 = 65W).
Passaggio 2: considera le condizioni ambientali
La temperatura e l'umidità ambiente possono avere un impatto significativo sui requisiti di raffreddamento. In un ambiente caldo e umido, il sistema di raffreddamento deve lavorare di più per rimuovere il calore dal bess.
Dobbiamo considerare la temperatura ambiente massima prevista. Supponiamo che la temperatura ambiente massima prevista nella posizione in cui verrà installato il BESS è (35^{\ circ} c). Il sistema di raffreddamento deve essere in grado di mantenere la temperatura della batteria all'interno di un intervallo operativo sicuro, di solito intorno (20 - 30^{\ circ} c).
Se la temperatura ambiente è vicina o superiore al limite superiore della temperatura operativa sicura della batteria, la capacità di raffreddamento richiesta sarà molto più alta.
Passaggio 3: calcola la capacità di raffreddamento
Una volta che abbiamo determinato la generazione totale di calore del BESS e considerato le condizioni ambientali, possiamo calcolare la capacità di raffreddamento.
La capacità di raffreddamento (C) viene generalmente misurata in unità termiche Watt (W) o britanniche all'ora (BTU/H). Per convertire da Watts in Btu/H, utilizziamo il fattore di conversione (1W = 3.412BTU/H).
La capacità di raffreddamento dovrebbe essere uguale o superiore alla generazione totale di calore del BESS per garantire che la temperatura della batteria sia mantenuta nel campo operativo sicuro.
Supponiamo che la nostra generazione di calore totale (Q_ {totale} = 65W). In Btu/H, questo è (65 \ Times3.412 = 221.78Btu/H). Quindi, il nostro sistema di raffreddamento dovrebbe avere una capacità di raffreddamento di almeno (221,78BTU/H) (o (65 W)).
Tuttavia, dobbiamo anche aggiungere un margine di sicurezza. Questo perché potrebbero esserci fluttuazioni nella generazione di calore o le condizioni ambientali potrebbero essere peggiori del previsto. Un margine di sicurezza comune è intorno (10-20%).
Se aggiungiamo un margine di sicurezza (20%) al nostro requisito di raffreddamento (65 W), la capacità di raffreddamento richiesta è (65 \ volte (1 + 0,2) = 78 W) o (78 \ Times3.412 = 266.14BTU/H).
Passaggio 4: selezionare il giusto sistema di raffreddamento liquido
Dopo aver calcolato la capacità di raffreddamento richiesta, dobbiamo selezionare il giusto sistema di raffreddamento liquido. Esistono diversi tipi di sistemi di raffreddamento a liquido disponibili, come raffreddamento a cella diretto a - cella e raffreddamento indiretto.
Il raffreddamento a cella diretto - a - implica il contatto diretto del liquido di raffreddamento liquido con le celle della batteria. Ciò fornisce un trasferimento di calore molto efficiente ma richiede un design più complesso per garantire che il refrigerante non danneggi le celle.
Il raffreddamento indiretto, d'altra parte, utilizza uno scambiatore di calore per trasferire il calore dalla batteria al liquido di raffreddamento. È un po 'meno efficiente ma è generalmente più facile da implementare e mantenere.
Quando si selezionano un sistema di raffreddamento liquido, dobbiamo anche considerare fattori come la portata del liquido di raffreddamento, il tipo di liquido di raffreddamento (ad es., Vengono comunemente utilizzate miscele di acqua - glicole) e il consumo di energia del sistema di raffreddamento stesso.
Conclusione
Il calcolo della capacità di raffreddamento richiesta per un BESS con raffreddamento liquido è un processo a più fasi. Implica la determinazione della generazione di calore del BESS, considerando le condizioni ambientali, l'aggiunta di un margine di sicurezza e quindi la selezione del giusto sistema di raffreddamento liquido.
Come fornitore di BESS di raffreddamento liquido, abbiamo l'esperienza e i prodotti per aiutarti con tutti questi passaggi. Che tu sia nella fase di pianificazione di un nuovo progetto BESS o che cerchi di aggiornare un sistema esistente, possiamo fornirti le migliori soluzioni.
Se sei interessato a saperne di più sul nostro raffreddamento liquido o desideri discutere i tuoi requisiti di raffreddamento specifici, non esitare a raggiungere. Siamo qui per aiutarti a sfruttare al meglio il tuo Bess e assicurarti le prestazioni e l'affidabilità a lungo termine. Iniziamo una conversazione sul tuo progetto e vediamo come possiamo lavorare insieme!
Riferimenti
- Manuale della tecnologia della batteria: copre vari aspetti della generazione di calore della batteria e delle prestazioni.
- Schede di dati del produttore: fornire informazioni dettagliate sulla chimica della batteria, i tassi di generazione di calore e altri parametri pertinenti.
